Misure standard (mm)

Misure standard (mm) per il paraspifferi Serie No Sound 1300

Imballo standard

Scatola di cartone con 25 pz. + 25 confez. accessori standard

Imballo opzionale

Scatola di cartone con 15 buste in polietilene da 1 pezzo + 1 confezione di accessori standard + istruzioni di montaggio

Misure standard (mm) 430 530 630 730 830 930 1030 1130 1230 1330 1430 1530 1630 1730 1830
Max accorciabilità (mm) 120 100 100 100 100 100 100 100 100 100 150 150 150 150 150

Misure standard (Massima accorciabilità):430 (120), 530 (100), 630 (100), 730 (100), 830 (100), 930 (100), 1030 (100), 1130 (100), 1230 (100), 1330 (100), 1430 (150), 1530 (150), 1630 (150), 1730 (150), 1830 (150).

* Lunghezze maggiori su richiesta

SISTEMI DI FISSAGGIO

STANDARD

Sistema di fissaggio standard per il paraspifferi Serie No Sound 1300

Sfila e avvita

Sistema di fissaggio standard per il paraspifferi Serie No Sound 1300

OPTIONAL

Sistema di fissaggio opzionale per il paraspifferi Serie No Sound 1300

Con squadrette

APPLICAZIONI PRINCIPALI

Paraspifferi per Porta in acciaio

Porta in acciaio

Paraspifferi per Porta in legno

Porta in legno

ACCESSORI STANDARD

Accessori standard per il paraspifferi Serie No Sound 1300

Accessori

CARATTERISTICHE:

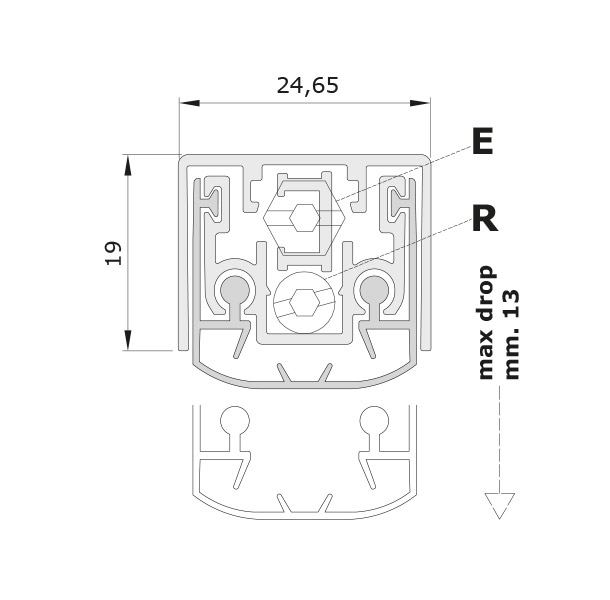

Meccanismo (BREVETTATO) con la discesa parallela del profilo mobile con guarnizione, caratterizzato dalla DOPPIA REGOLAZIONE (vite E: discesa – vite R: Inclinazione) per una forte pressione omogenea su tutta la lunghezza.

COMPONENTI:
Profili estrusi in alluminio lega 6060 – guarnizione avvolgente performante in silicone – elementi stampati in nylon autolubrificante + nylon caricato al 30% con fibra di vetro – barrette filettate in ferro brunite – pulsante esagonale 7 mm. e boccola Ø 6 mm in ottone - molle elicoidali in acciaio inox trattato.

VARIAZIONI SU RICHIESTA

Pulsante: rotondo in nylon, quadrato in nylon, smussato in nylon, rolling in nylon (pivot).
Guarnizione: doppia performante a lamelle in silicone (vedi AE pag.40)

ACCESSORI OPZIONALI:

Piastre in nylon: CA102, CA104, AE, CA201, CA202, CA203, CA204, CA205, CA207.

Piastre isolanti in nylon con guarnizione in silicone PI002, PI002-R, PI003, PI004, PI005.

Squadrette di fissaggio: SCN001A, SCN001B-1300NS.
