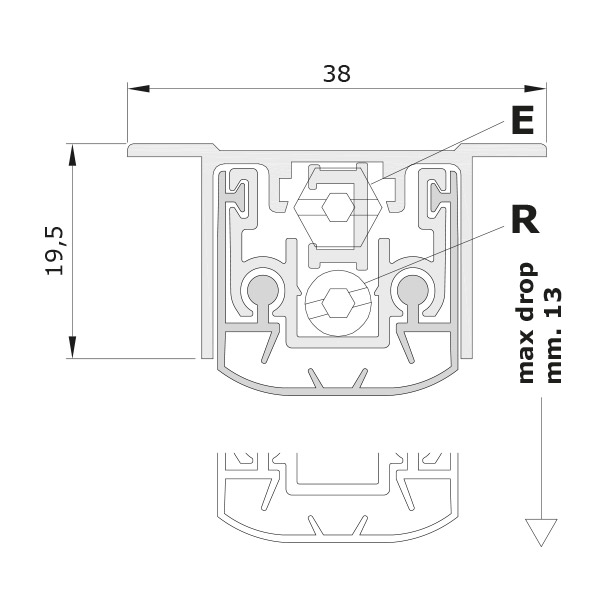

Misure standard (mm)

Misure standard (mm) per il paraspifferi Serie No Sound 1430
Guarda Video Istruzioni

Imballo standard

Scatola di cartone con 25 pz. + 25 confez. accessori standard

Imballo opzionale

Scatola di cartone con 15 buste in polietilene da 1 pezzo + 1 confezione di accessori standard + istruzioni di montaggio

Misure standard (mm)430530630730830930103011301230133014301530163017301830
Max accorciabilità (mm)120100100100100100100100100100150150150150150

Misure standard (Massima accorciabilità):430 (120), 530 (100), 630 (100), 730 (100), 830 (100), 930 (100), 1030 (100), 1130 (100), 1230 (100), 1330 (100), 1430 (150), 1530 (150), 1630 (150), 1730 (150), 1830 (150).

* Lunghezze maggiori su richiesta

SISTEMI DI FISSAGGIO

STANDARD

Sistema di fissaggio standard per il paraspifferi Serie No Sound 1430

Con alette

Sistema di fissaggio standard per il paraspifferi Serie No Sound 1430

APPLICAZIONI PRINCIPALI

Paraspifferi per Porta in acciaio

Porta in acciaio

Paraspifferi per Porta in alluminio

Porta in alluminio

ACCESSORI STANDARD

Accessori standard per il paraspifferi Serie No Sound 1430

Accessori

CARATTERISTICHE:
Meccanismo (BREVETTATO) con la discesa parallela del profilo mobile con guarnizione, caratterizzato dalla DOPPIA REGOLAZIONE (vite E: discesa – vite R: Inclinazione) per una forte pressione omogenea su tutta la lunghezza.

COMPONENTI:
Profili estrusi in alluminio lega 6060 – guarnizione avvolgente performante in silicone – elementi stampati in nylon autolubrificante + nylon caricato al 30% con fibra di vetro – barrette filettate in ferro brunite – pulsante esagonale 7 mm. e boccola Ø 6 mm in ottone - molle elicoidali in acciaio inox trattato.

VARIAZIONI SU RICHIESTA

Pulsante: rotondo in nylon, quadrato in nylon, smussato in nylon, rolling in nylon (pivot).
Guarnizione: doppia performante a lamelle in silicone (vedi AE pag.40)

ACCESSORI OPZIONALI:

Piastre in nylon: CA102, CA103, CA104, AE, CA201, CA202, CA203, CA204, CA205, CA207.

Piastre isolanti in nylon con guarnizione in silicone PI001, PI002, PI002-R, PI003, PI004, PI005.
