Misure standard (mm)

Misure standard (mm) per il paraspifferi Serie No Sound 330
Guarda Video Istruzioni

Imballo standard

Scatola di cartone con 25 pz. + 25 confez. accessori standard

Imballo opzionale

Scatola di cartone con 15 buste in polietilene da 1 pezzo + 1 confezione di accessori standard + istruzioni di montaggio

Misure standard (mm)3304305306307308309301030113012301330
Max accorciabilità (mm)130130200200200200200200200200200

Misure standard (Massima accorciabilità):330 (130), 430 (130), 530 (200), 630 (200), 730 (200), 830 (200), 930 (200), 1030 (200), 1130 (200), 1230 (200), 1330 (200).

SISTEMI DI FISSAGGIO

STANDARD

Sistema di fissaggio standard per il paraspifferi Serie No Sound 330

Con alette

Sistema di fissaggio standard per il paraspifferi Serie No Sound 330

APPLICAZIONI PRINCIPALI

Paraspifferi per Porta in acciaio

Porta in acciaio

Paraspifferi per Porta in alluminio

Porta in alluminio

ACCESSORI STANDARD

Accessori standard per il paraspifferi Serie No Sound 330

Accessori

CARATTERISTICHE:

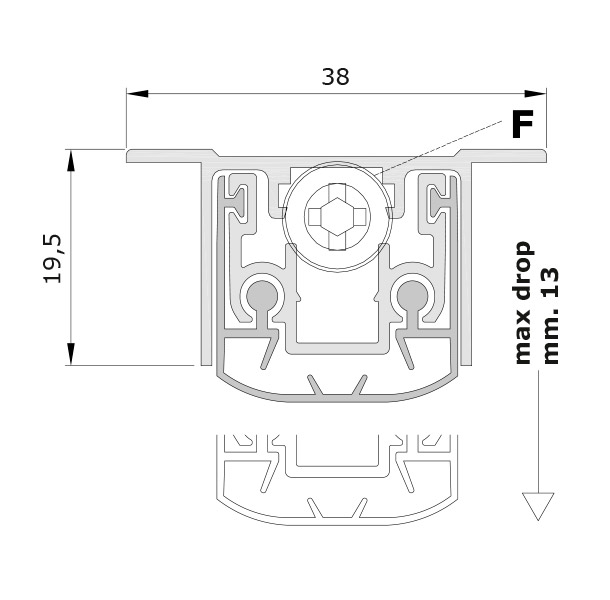

Meccanismo con una singola regolazione (vite F: discesa) caratterizzato dal movimento controllato del profilo mobile con guarnizione (discesa immediata dal lato cerniere della porta e conseguente discesa graduale per tutta la lunghezza) per un adeguamento al pavimento.

COMPONENTI:
Profili estrusi in alluminio lega 6060 – guarnizione avvolgente performante in silicone – elementi stampati in nylon autolubrificante + nylon caricato al 30% con fibra di vetro – barrette filettate in ferro brunite – boccola Ø 6 mm in ottone - molle elicoidali in acciaio inox trattato.

VARIAZIONI SU RICHIESTA

Pulsante: esagonale in ottone, quadrato in nylon, smussato in nylon, rolling in nylon (pivot).
Guarnizione: doppia performante a lamelle in silicone (vedi AE pag.40)

ACCESSORI OPZIONALI:

Piastre in nylon: CA102, CA103, CA104, AE, CA201, CA202, CA203, CA204, CA205, CA207.

Piastre isolanti in nylon con guarnizione in silicone PI002, PI002-R, PI003, PI004, PI005.

DOWNLOADS

Scheda tecnica

Disegno DWG

Istruzioni di montaggio
